29.09.2025
К нам обратился клиент с просьбой срочно выполнить ремонт головного устройства Митсубиси, конкретно модели Mitsubishi Lancer FYT5009. Причина обращения - дисплей устройства полностью перестал работать. При включении экран оставался абсолютно черным, и никакое изображение не отображалось, что делало управление магнитолой невозможным. В ходе первичного общения с заказчиком удалось выяснить интересные детали. После того как возникла неисправность, клиент самостоятельно заказал новый экран, надеясь оперативно решить проблему. Новый дисплей он привез вместе с неисправной магнитолой в наш сервис без какой-либо предварительной проверки. Такой подход, хотя и показывает заботу о срочном восстановлении устройства, нередко усложняет диагностику, ведь мы должны убедиться, что неисправность действительно связана с дисплеем, а не с другими компонентами головного устройства. Кроме того, клиент сообщил, что ранее магнитолу уже разбирали, что повышает вероятность того, что некоторые внутренние соединения или крепления могли быть ослаблены. Все эти обстоятельства сделали задачу по ремонту особенно интересной и требующей внимательного подхода.
Эта штатная автомобильная магнитола имеет стандартный типоразмер 2DIN (размер 180×100 мм, посадочная глубина 160 мм) и предназначена для установки в салон автомобилей Mitsubishi Lancer. Устройство отличается компактными размерами, благодаря чему легко интегрируется в панель автомобиля, не нарушая стиль салона. Магнитола работает под управлением операционной системы Android, что обеспечивает пользователю широкий функционал: доступ к приложениям, навигации, мультимедиа и онлайн-сервисам. Сенсорный экран большого размера делает управление максимально удобным и интуитивным, а встроенный GPS-модуль позволяет использовать устройство в качестве полноценного навигатора. За качество звука отвечает встроенная аудиосистема с мощностью 50 Вт на каждый из четырех каналов, что обеспечивает чистое и насыщенное звучание в салоне автомобиля.

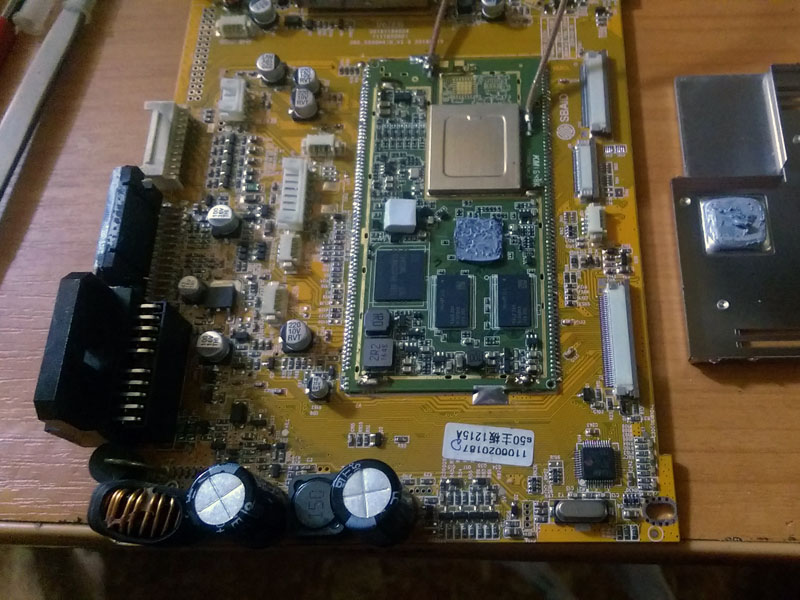

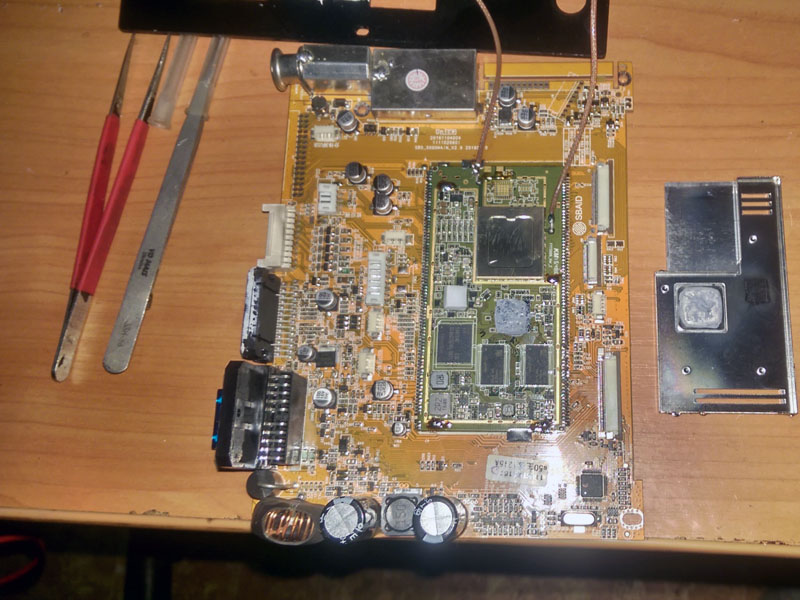

Штатная магнитола поступила в хорошем состоянии: корпус аккуратный, рамка и экран без видимых механических повреждений. Перед началом работ специалисты тщательно изучили устройство, чтобы точно определить первопричину неисправности и спланировать последовательность действий. После разборки магнитолы было выявлено, что внутри используется материнская плата SBD_5000MAIN_V2.9 с микросхемой SAMSUNG KLMAG2GEND-B031, а также плата Android FYT5009_Ver_E, расположенная на центральной плате. Углубленная диагностика показала, что именно эта плата перестала корректно функционировать: были выявлены сбои в работе контроллеров, нестабильность питания и нарушения сигналов сенсорного управления. Особое внимание было уделено проверке всех межплатных соединений и шлейфов, включая контакты питания и соединения с экраном. Были проанализированы возможные причины выхода платы из строя, включая прежнее вмешательство в устройство и потенциальное воздействие внешних факторов на микросхемы. На основании проведенной диагностики инженеры сделали вывод о том, что ремонт головного устройства Митсубиси неизбежен.

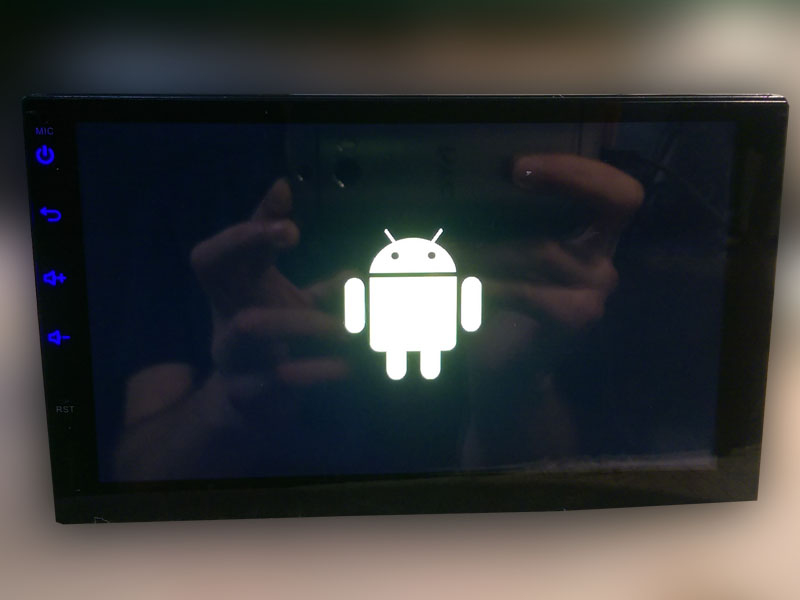

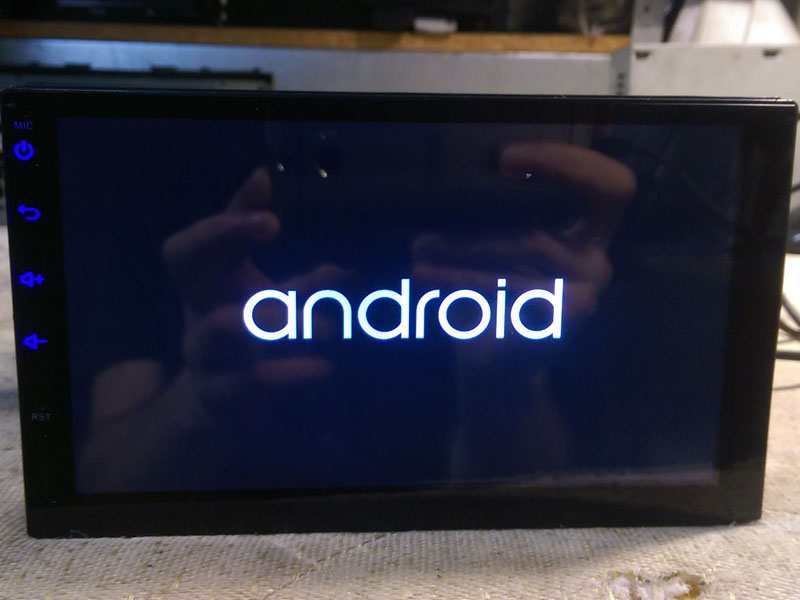

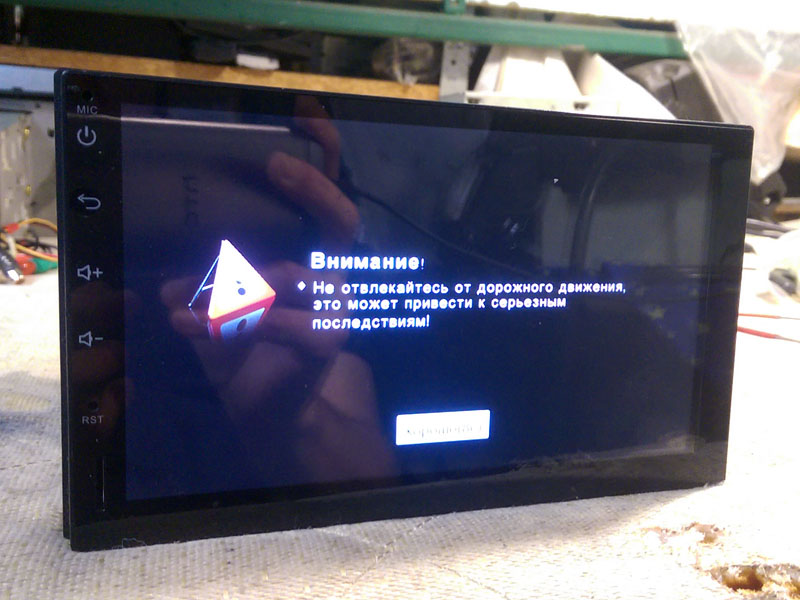

При вышеописанной неисправности ремонт заключался в восстановлении платы Android FYT5009_Ver_E. Для этого пришлось аккуратно перепаять множество неисправных SMD-элементов, включая несколько диодов, резисторов, а также электролитические конденсаторы различных номиналов. Все работы выполнялись непосредственно на центральной плате Android с использованием профессиональной паяльной станции и микроскопа, что позволило обеспечить точность и надежность соединений. Благодаря правильно выполненному ремонту головного устройства Митсубиси, неисправность, заявленная заказчиком, была полностью устранена: дисплей вновь отображает изображение, а сенсорный экран функционирует корректно. На выполненный ремонт с положительным результатом предоставлена гарантия, что подтверждает качество проведенных работ и надежность восстановленной платы.
