21.08.2025
Заказчик обратился с просьбой выполнить ремонт автомобильных ресиверов, а именно модели VW Harman MIB Global Entry (5CU035181), которая перестала включаться и проявляла нестабильную работу. До обращения к нам устройство было сдано в другую мастерскую, где после нескольких дней пребывания автомагнитолу вернули без какой-либо починки. Мы, в отличие от предыдущих сервисов, беремся за любую диагностику и восстановление, поэтому начали работу сразу. При первичном осмотре стало очевидно, что автомагнитола полностью не включается: при попытке регулировки одного из энкодеров устройство выключается, второй регулятор не реагирует на управление. Причину таких сбоев можно было точно определить только после комплексной диагностики.

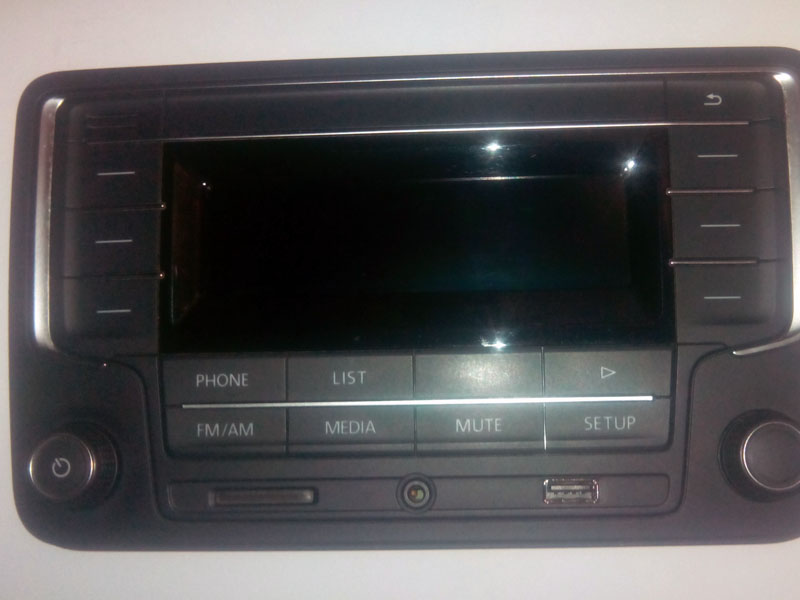

Данное головное устройство было собрано в Венгрии в 2016 году и предназначено для установки в штатное место 2DIN автомобилей Volkswagen Caddy. Оно оснащено 6,5-дюймовым сенсорным TFT-экраном с разрешением 800×480 пикселей, на котором отображается вся необходимая информация, включая мультимедийные функции, навигацию и статус подключения внешних устройств. Все органы управления расположены на передней панели: два энкодера для регулировки громкости и выбора функций, а также ряд функциональных кнопок быстрого доступа. Встроенный GPS-модуль обеспечивает точную навигацию с возможностью обновления карт через SD-карту, что делает устройство особенно полезным при перемещении по незнакомой местности. Кроме того, автомагнитола поддерживает подключение к Bluetooth для синхронизации со смартфоном, проигрывание аудиофайлов с USB-носителей и работу с SD-картами. Общая внешняя целостность устройства сохраняется: корпус классического черного цвета без царапин, потертостей или других механических повреждений, что свидетельствует о бережной эксплуатации до обращения в сервис.

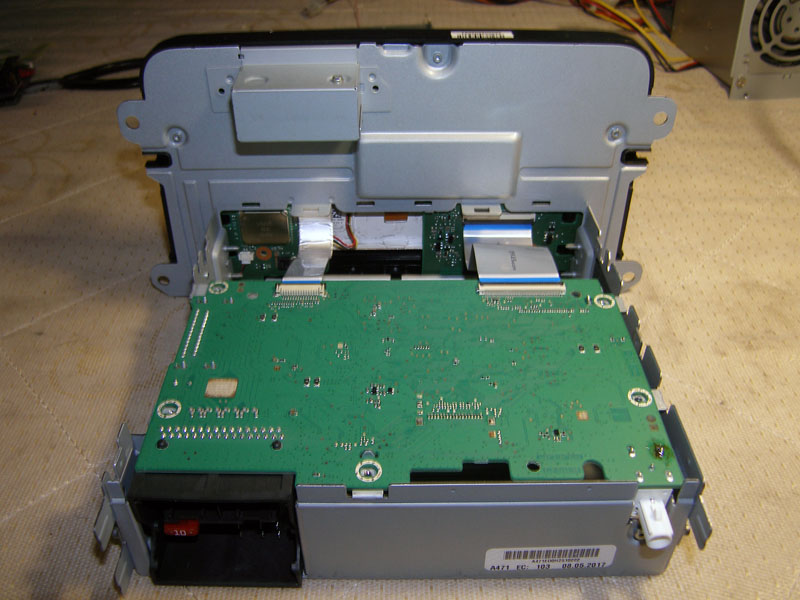

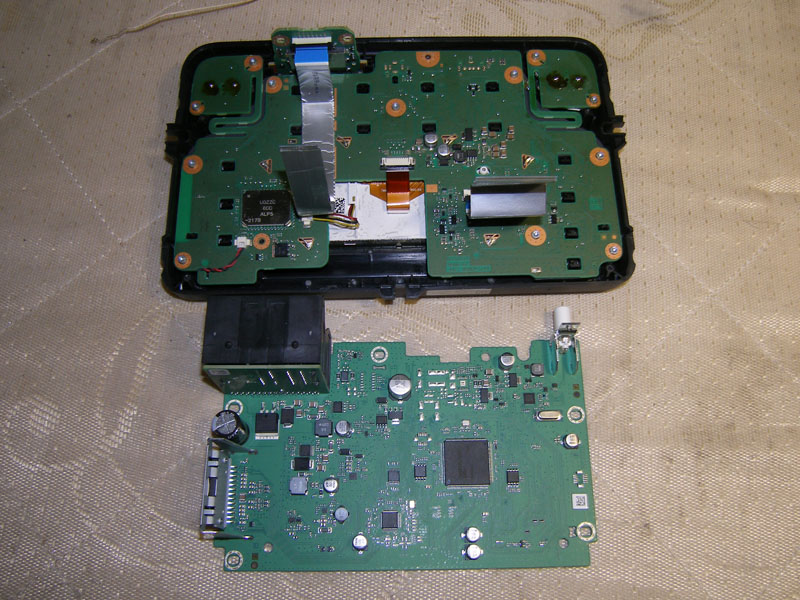

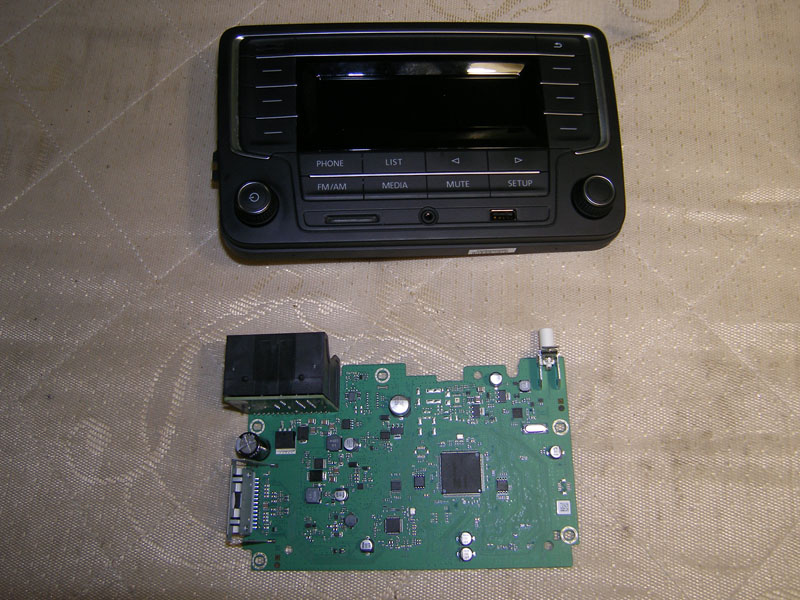

Общее состояние автомагнитолы неплохое, на корпусе классического черного цвета нет царапин, потертостей или других механических повреждений. После ее разборки стало видно, что качество пайки на заводе было недостаточным: дорожки платы повреждены, места пайки энкодеров залиты избыточной канифолью, а контактные площадки частично оторваны. Некоторые соединения выглядели хрупкими и имели следы окисления, что могло приводить к периодическим обрывам контакта при эксплуатации. В ходе диагностики было установлено, что неисправен модуль управления, включающий контроллер энкодеров и цепи индикации, что вызывает сбои в работе регуляторов и выключение устройства при попытке использования. Также выявлены несколько поврежденных SMD-компонентов на плате, включая резисторы и конденсаторы, что дополнительно нарушало стабильность работы схем. Поэтому ремонт автомобильных ресиверов должен быть направлен на восстановление именно этой платы с полной перепайкой поврежденных элементов, восстановлением дорожек и контактных площадок, а также проверкой всех управляющих сигналов для обеспечения корректной работы всех функций устройства.

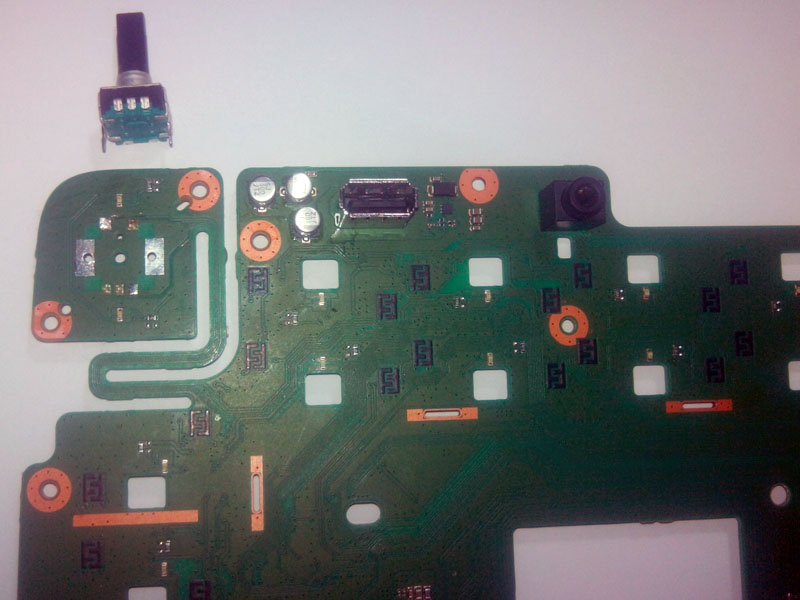

Процесс ремонта оказался достаточно сложным и включал восстановление цепей управления и индикации. Были перепаяны неисправные SMD-компоненты, включая резисторы, конденсаторы и микросхемы управления. С помощью специального ремонтного оборудования выполнено восстановление дорожек, переходных пистонов и контактных площадок энкодеров. Также заменены два энкодера, ответственных за управление громкостью и навигацией по меню. Для таких операций использовалась профессиональная паяльная станция с точным контролем температуры и мощности, что позволило избежать перегрева компонентов. После завершения ремонта автомобильных ресиверов она включается, все регуляторы работают корректно, а функционал устройства восстановлен полностью.
